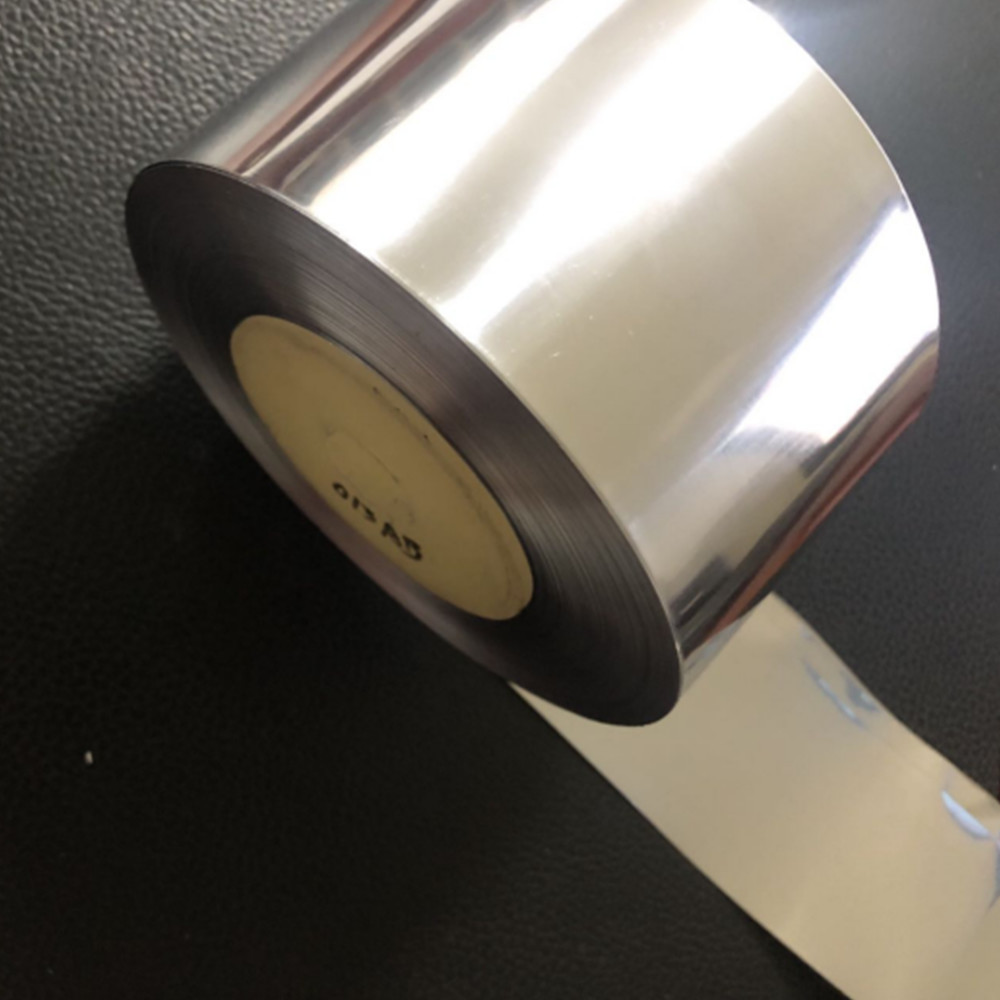

PCB Devre Kartı için Önceden Oluşturulmuş Kalay Gümüş Lehim Şeritleri 0.025mm-1mm

Önceden Şekillendirilmiş Lehim Şerit Tipi Kalay Gümüş Bakır Şerit

Ürün Açıklaması

Ekipman üretim kapasitemiz, 2-200MM genişliğinde ve 0.025MM ve üzeri kalınlıkta lehim bantları üretebilmektedir.Tüm boyutlar lehim alaşımının özelliklerine bağlıdır ve genellikle sizin spesifikasyonlarınıza ve alaşımlarınıza göre özelleştirilebilir ve ihtiyaçlarınızı karşılayabiliriz.

(1) Önceden şekillendirilmiş kaynak şeritleri genellikle iki kategoriye ayrılır: önceden kaplanmış kaynak şeritleri ve yüksek temizliğe sahip kaynak şeritleri.

Önceden kaplanmış lehim levhası, önceden oluşturulmuş lehim levhası üzerine bir katı akı tabakasının kaplanması anlamına gelir.Kullanıldığında doğrudan cihaz ile birleştirilip reflow lehimleme veya indüksiyon lehimleme gibi ısıtma yöntemleriyle lehimlenebilir.Kalay tel veya lehim pastası ile karşılaştırıldığında, önceden kaplanmış lehim levhası, tutarlı lehim hacmi, daha az akı, müşteri gereksinimlerine göre %1 ila %5 arasında kontrol edilebilen, daha az kalıntı, yüksek güvenilirlik ve güzel lehim bağlantıları gibi avantajlara sahiptir. .

(2) Yüksek temiz kaynak bandı, genellikle formik asit-vakumlu fırın işleminde (formik asit/hidrojen/azot + hidrojen N2/H2--95) kullanılan, lehim levhasının akı, parlak yüzey, düşük oksidasyon oranı olmayan yüzeyini ifade eder. %/5 %).

Lehim seçimi

1. Alaşım, gerekli mukavemet ve diğer özelliklere ve kaynaklı cihazın dayanma sıcaklığına göre seçilmelidir.

2. İkinci olarak, lehimlenecek malzemeleri göz önünde bulundurun ve bunlara uygun lehimleri seçin.

3. Metal alaşımları farklı özelliklere sahiptir.Farklı şekil ve kalınlıklarda kolay yapılıp yapılamayacağı, metal ve alaşım özelliklerine bağlıdır.

4. Montajın çalışma ortamı/sıcaklığı harici titreşime maruz kalacak mı?Ayrıca bir alaşım seçerken dikkate alınması gereken önemli bir faktördür.

Akı Tipi

Akı seçimi açısından firmamız, genellikle dört kategoriye ayrılan farklı aktif türleri sağlayabilir: düşük aktif R, orta aktif RMA, aktif RA, yüksek aktif RSA.Kalıntıların sıkı bir şekilde kontrol edildiği uygulamalarda, kurşunsuz/kurşunlu lehim, altın, gümüş, paladyum, bakır vb. gibi lehimlenmesi kolay metal yüzeyler R/RMA seviyesinde flux kaplama ile sağlanabilir.Nikel, çinko, paslanmaz çelik gibi kaynağın zor olduğu uygulamalarda RA/RSA seviyesinde flux kaplama sağlanabilir.Şirketimizin önceden kaplanmış lehim tırnakları ve fluxları RoHS uyumludur.

Temizleme açısından, tek kullanımlık tip ve suyla yıkanabilir tip olarak ikiye ayrılabilir.

Kaplama miktarı

Farklı ürünler için %1 ile %5 arasında farklı flux kaplama miktarı sağlıyoruz.Akı kaplama miktarı esas olarak kaynak alanı ve kaynağın zorluğu ile ilgilidir.Lehimlenebilirliğin sağlanması temelinde kaplama miktarının azaltılması, lehim artıklarının ve lehim bağlantı boşluklarının azaltılmasına ve lehim bağlantılarının güvenilirliğinin artırılmasına yardımcı olacaktır.

Kaplama yöntemi

Aynı zamanda flux kaplama yöntemi de seçilebilir ve lehim tırnağı imalatı ile aynı anda flux uygulayabiliriz.Akısız lehim tırnakları da sağlayabiliriz ve ayrıca katı toz akısı da sağlayabiliriz.Müşteriler, gerektiğinde katı toz akısını mutlak etanol ile belirli bir oranda (genellikle 1:4) karıştırabilir ve lehim sekmesini hazırlanan akıda ıslatabilir, kuruduktan sonra kullanılabilir.

Avantaj

Lehim sekmesi belirli bir açık maliyeti artıracak olsa da, özellikle kalay tel lehim pastasının kullanımının uygun olmadığı, örneğin yuva montajı, büyük düzlem kaynağı vb. kalıntı Bazen, lehim pastası akı içeriği %10 ila %15 olduğundan kalıntı bir problemdir ve büyük lehim bağlantı boşlukları oluşturmak kolaydır.Lehim sekmesi çok kararlı bir kalay miktarına ve düşük akı içeriğine sahip olduğundan, önceden kaplanmış lehim sekmesi düzeneğinin kullanımı düşük gözeneklilik, daha az kalıntı ve yüksek güvenilirlik avantajlarına sahiptir.

Uygulanabilir ol

PCB devre kartları, metal kabuklar, metal-cam paketler, yarı iletken entegre devreler, filtre cihazları, mikrodalga cihazları, yüksek güçlü cihazlar, konektörler, sensörler ve optoelektronik cihazların hava geçirmez şekilde kapatılmış ambalajları için metal kabuklar veya seramik kabuklar için kullanılır.

Genel olarak ikiye ayrılır:

StandartTip: 0,025 mm, 0,05 mm

Tiner: 0.1 mm, 0.2 mm, 0.3 mm, 0.4 mm, 0.5 mm

Daha kalın tip: 0.5mm-1.0mm

Kalınlaştırılmış tip: 1.0mm veya daha fazla

Genişlik: genellikle yaklaşık 50 mm

Örneğin: 50*0,05 mm, yani genişlik 50 mm ve kalınlık 0,05 mm'dir.

İpucu: Diğer kalınlıklar ve genişlikler müşteri gereksinimlerine göre özelleştirilebilir

Paketleme ve Nakliye

Paketleme Detayları : Karton ve ahşap kutu ambalaj

Teslimat Detayları : 5-10 gün (Müzakere edilir ve duruma göre karar verilir)

SSS

1. Ticaret mi yapıyorsunuz yoksa üretici misiniz?
Biz şirketiz ve kendi fabrikamız var

2. Teslim süreniz ne kadardır?

3. Örnek veriyor musunuz?ücretsiz mi ekstra mı
Evet, numuneyi ücretsiz olarak sunabiliriz ancak navlun bedelini ödemeyiz.
Başka bir sorunuz varsa, lütfen bizimle iletişime geçmekten çekinmeyin
